Übergangsschöpflöffel-hydraulische Kippvorrichtung mit hydraulischem Kippenzylinder

Hydraulische Kippvorrichtung für Übergangsschöpflöffel-automatisches flüssiges strömendes Aluminiumsystem mit hydraulischem Kippenzylinder

1. AUSRÜSTUNGS-ANWENDUNG

Hydraulische Kippvorrichtung wird für die Übergangsschöpflöffel heraus kippen und das flüssige Aluminium von den Schöpflöffeln gießen benutzt.

2. AUSRÜSTUNGS-EIGENSCHAFTEN
• Einfache Operation
• Das flüssige Aluminium sicher heraus gießen
• Keine Ersatzteile
• Kippenwinkel kann 90 Grad sein

3. STRUKTUR UND ZUSAMMENSETZUNG

---- Die Ausrüstung wird hauptsächlich aus dem Kippen der Klammer, die örtlich festgelegte Klammer verfasst und kippt Zylinder, Hydrauliksystem, elektrisches Kontrollsystem und andere Teile. Der Auftritt und die bezogenen Maße sind entsprechend der Schöpflöffelzeichnung.

---- Das Gerät wird aus den Grund in irgendeinem Platz in der Werkstatt, mit Operationsknöpfen durch Handbuch auf dem Kabinett geregelt.

---- Die Betitelungsklammer wird aus Fahrgestellen, eine vertikale Unterstützung, ein Leitblech, eine Düse verfasst, die Karte und andere Teile in Position bringt. , nach der notwendigen Verarbeitung und dem Schweißen, sie wird von der Stahlplatte und vom Abschnittstahl gemacht, und genügende Stärke hat. Der Rahmen wird aus zwei Teilen verfasst: die Basis und der Drehenrahmen. Der untere Rahmen wird von geschweißtem Abschnittstahl gemacht, wenn aufrechten Klammern und die Leitbleche geschweißt sind, auf die Oberseite, und die aufrechten Klammern werden vom Abschnittstahl gemacht und geschweißt mit Stahlplatten nach innen, um genügende Stützstärke sicherzustellen.

----- Die örtlich festgelegte Klammer wird aus vertikaler Unterstützung, Basis und anderen Teilen verfasst. werden die Unterstützung und die Basis vom profilierten Stahl gemacht, der mit der Verstärkung von Rippenplatten gezeichnet wird.

---- Das Hydrauliksystem umfasst hydraulische Station, Ventilblock, Steuerölkreislauf und andere Teile. Das Kippen der Ausrüstung wird durch ein elektromagnetisches Umsteuerventil gesteuert. Das elektronische Kontrollsystem des Hydrauliksystems muss Siemens- und Schneider-Komponenten benutzen, um den Normalbetrieb des Systems sicherzustellen, und die Dreharbeit nimmt die Stoßmethode an.

---- Das neigende System sollte mit einem SicherheitsSchutzsystem sicher und zuverlässig sein, und hydraulische Verriegelungen sollten im hydraulischen Stromkreis des Verriegelungszylinders benutzt werden, um die zuverlässige Blockierung sicherzustellen.

---- Der Kippenölzylinder nimmt einen großen Bohrölzylinder an, der eine große Tragfähigkeit hat, und die Öldichtung nimmt eine importierte beständige Öldichtung der hohen Temperatur an.

---- Wenn der Zylinder völlig ausgedehnt ist, ist der maximale Kippenwinkel der Kippenklammer größer als 90 Grad.

---- Hydrauliksystementwurfsverriegelungsschaltung

---- Die Kolbenstange des Hydrozylinders sollte genügendes Ende, Stärke und Korrosionsbeständigkeit haben. Kein Rütteln und keine Ölleckage während des Nulllasts und der Last. Die Außenseite des Hydrozylinderölrohres muss behandelt werden, um hohe Temperatur zu verhindern

---- Der Schaltschrank ist eine selbsttragende staubgeschützte Art, und die Stärke der Stahlplatte des Kabinetts ist nicht kleiner als 1.2mm.

4. MAIN PARAMETER

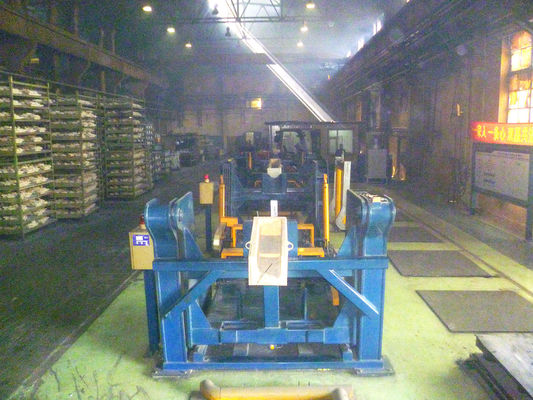

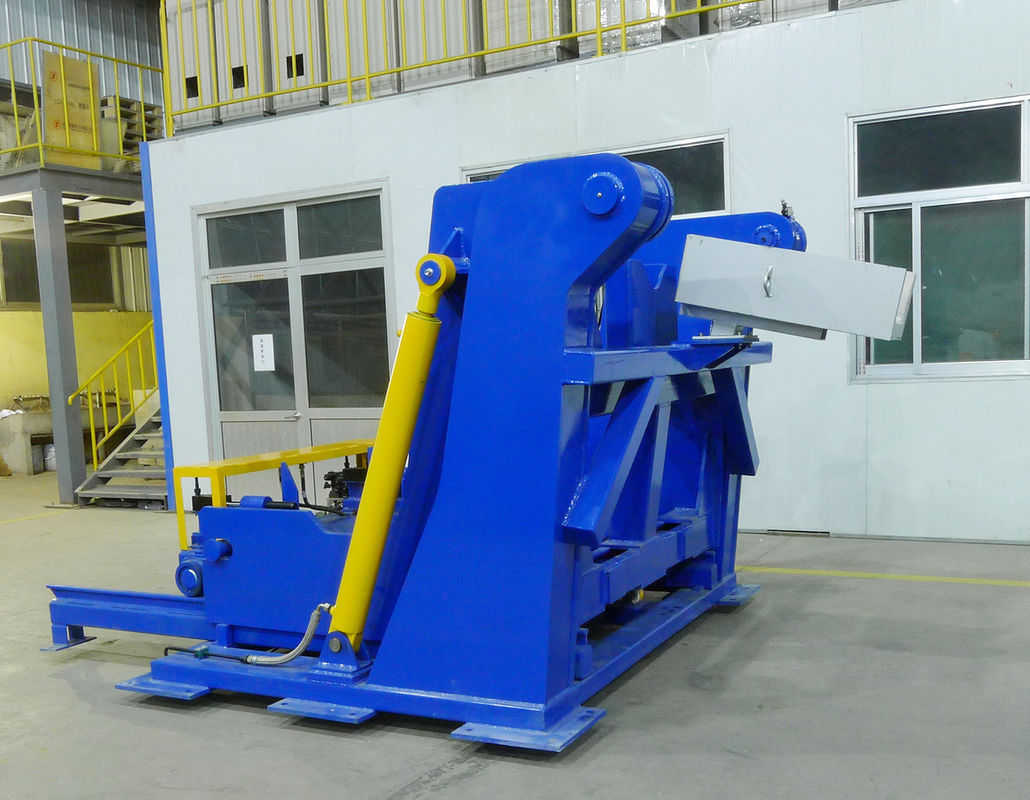

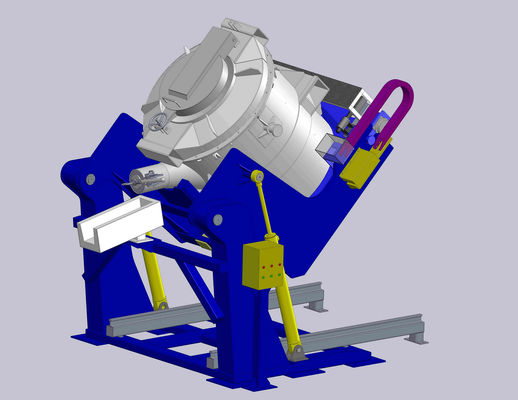

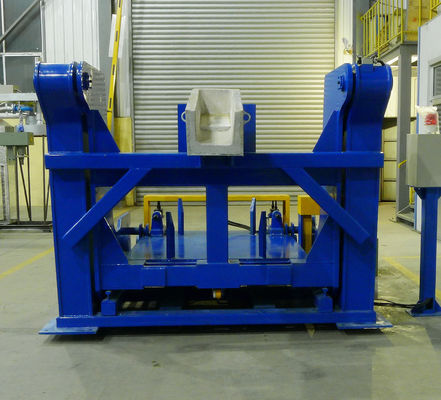

5. Ausrüstungs-Bilder
